آموزش کامل سنسور BMP280 با ESP32 و Arduino

BMP280 چیست و در چه پروژه‌هایی کاربرد دارد؟

BMP280 یک سنسور فشار مطلق بارومتریک از Bosch Sensortec است. عنصر پیزومقاومتی فشار و مدار پردازش سیگنال داخل تراشه، مقدار خام فشار و دما و ضرایب کالیبراسیون مخصوص همان قطعه را از رابط دیجیتال در اختیار می‌گذارند. برای رسیدن به مقدار واقعی باید داده خام با ضرایب ذخیره‌شده در حافظه سنسور جبران‌سازی شود؛ کتابخانه‌ای که در این مقاله استفاده می‌کنیم این مرحله را انجام می‌دهد.

پیش‌بینی تغییرات فشار، ایستگاه هواشناسی، ثبت ارتفاع نسبی، تشخیص جابه‌جایی بین طبقات و بهبود ناوبری از کاربردهای اصلی‌اند. دمای BMP280 در درجه اول برای جبران فشار اندازه‌گیری می‌شود و به دمای خود تراشه و PCB وابسته است؛ پس آن را بدون بررسی جانمایی، جایگزین یک دماسنج دقیق محیط نکنید.

چطور دیتاشیت BMP280 را درست بخوانیم؟

تفاوت تراشه خام با ماژول BMP280

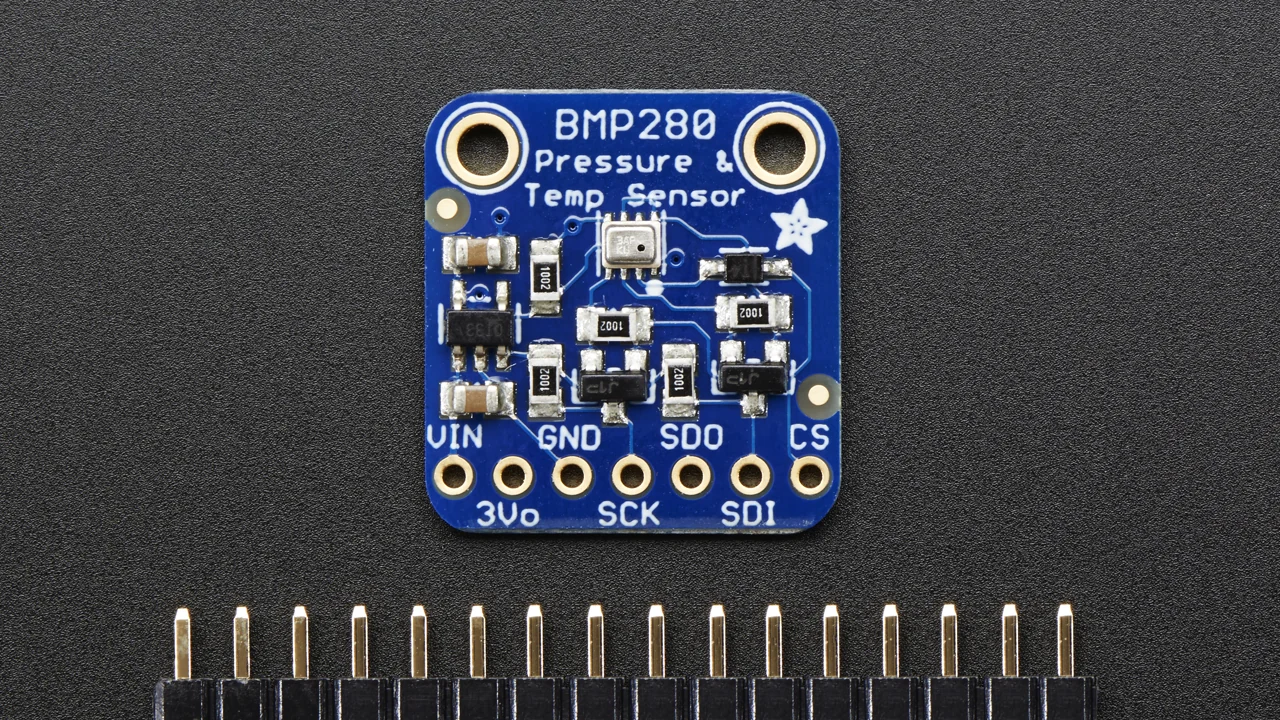

حد ولتاژهای بالا مربوط به خود تراشه است. برد Adafruit BMP280 که در تصویر دیده می‌شود رگولاتور و مدار تغییر سطح دارد و طبق راهنمای سازنده با ورودی و منطق 3 تا 5 ولت کار می‌کند. همه ماژول‌های بازار چنین مداری ندارند؛ وجود پایه‌ای با نام VIN یا ظاهر مشابه، مدرک کافی نیست. پیش از اتصال 5 ولت، شماتیک همان برد یا قطعات رگولاتور و Level Shifter را بررسی کنید.

در طراحی با تراشه خام، Bosch برای VDD و VDDIO خازن 100 nF نزدیک پایه‌ها توصیه می‌کند. پایه CSB برای انتخاب I2C باید به VDDIO وصل باشد. اگر CSB هنگام راه‌اندازی Low تشخیص داده شود، رابط تا Power-on Reset بعدی در حالت SPI قفل می‌شود.

پایه‌ها، آدرس I2C و سیم‌کشی با ESP32 و Arduino

مستندات Arduino-ESP32 می‌گوید پایه پیش‌فرض به برد وابسته است؛ GPIO21 برای SDA و GPIO22 برای SCL فقط پیش‌فرض برد Generic ESP32 است. در کد، پایه‌ها را صریح با Wire.begin(SDA_PIN, SCL_PIN) تعیین کنید. خطوط I2C به Pull-up نیاز دارند؛ برد آماده ممکن است این مقاومت‌ها را داشته باشد.

در تراشه خام، SDO به GND آدرس هفت‌بیتی 0x76 و SDO به VDDIO آدرس 0x77 می‌دهد و نباید شناور بماند. بسیاری از کتابخانه‌ها یک آدرس را پیش‌فرض می‌گیرند؛ اگر سنسور پیدا نشد، هر دو را اسکن کنید.

رجیسترها، Oversampling، فیلتر و حالت‌های کاری

در Sleep تبدیل انجام نمی‌شود. Forced یک بار اندازه‌گیری می‌کند و سپس خودکار به Sleep برمی‌گردد؛ این حالت برای دیتالاگر باتری‌خور مناسب است. Normal چرخه اندازه‌گیری و Standby را تکرار می‌کند. Oversampling بیشتر نویز را کم می‌کند اما زمان تبدیل و مصرف را بالا می‌برد. فیلتر IIR داخلی برای حذف تغییرات کوتاه ناشی از باد یا بسته‌شدن در مفید است، ولی پاسخ واقعی به تغییر سریع فشار را هم کند می‌کند.

راه‌اندازی گام‌به‌گام در Arduino IDE

1. برد و پورت درست ESP32 یا Arduino را انتخاب کنید.
2. از Library Manager کتابخانه Adafruit BMP280 Library و وابستگی‌های پیشنهادی آن را نصب کنید.
3. سیم‌کشی I2C را با زمین مشترک انجام دهید و ولتاژ مجاز همان ماژول را کنترل کنید.
4. ابتدا اسکنر I2C داخل بسته دانلود را اجرا کنید و وجود 0x76 یا 0x77 را ببینید.
5. کد اصلی را آپلود و Serial Monitor را روی 115200 baud باز کنید.
6. فشار سطح دریا را برای مکان و زمان پروژه کالیبره کنید؛ مقدار ثابت عمومی، ارتفاع دقیق تولید نمی‌کند.

کد عملی BMP280 برای ESP32 و Arduino

#include <Wire.h>
#include <Adafruit_BMP280.h>

#if defined(ESP32)
constexpr int SDA_PIN = 21;   // Generic ESP32 only
constexpr int SCL_PIN = 22;   // Generic ESP32 only
#endif
constexpr uint8_t BMP280_ADDRESS = 0x76;
constexpr float SEA_LEVEL_HPA = 1013.25f; // Replace with a local value

Adafruit_BMP280 bmp;

void setup() {
  Serial.begin(115200);
#if defined(ESP32)
  Wire.begin(SDA_PIN, SCL_PIN);
#else
  Wire.begin();
#endif
  Wire.setClock(100000);

  if (!bmp.begin(BMP280_ADDRESS, 0x58)) {
    Serial.println("BMP280 not found; check 0x76/0x77 and wiring");
    while (true) delay(10);
  }

  bmp.setSampling(
    Adafruit_BMP280::MODE_NORMAL,
    Adafruit_BMP280::SAMPLING_X2,
    Adafruit_BMP280::SAMPLING_X16,
    Adafruit_BMP280::FILTER_X16,
    Adafruit_BMP280::STANDBY_MS_500
  );
}

void loop() {
  const float temperatureC = bmp.readTemperature();
  const float pressurePa = bmp.readPressure();
  const float pressureHpa = pressurePa / 100.0f;
  const float altitudeM = bmp.readAltitude(SEA_LEVEL_HPA);

  Serial.print(F("T="));
  Serial.print(temperatureC, 2);
  Serial.print(F(" C | P="));
  Serial.print(pressureHpa, 2);
  Serial.print(F(" hPa | altitude="));
  Serial.print(altitudeM, 2);
  Serial.println(F(" m"));
  delay(1000);
}

شرط کامپایل #if defined(ESP32) باعث می‌شود همین فایل روی ESP32 پایه‌های صریح و روی Arduino Uno پایه‌های سخت‌افزاری I2C یعنی SDA/A4 و SCL/A5 را به‌کار بگیرد. خروجی سریال نیز با Serial.print نوشته شده تا به Serial.printf مخصوص برخی هسته‌ها وابسته نباشد.

تحلیل کد: هر بخش چه کاری انجام می‌دهد؟

• Wire.begin روی ESP32 باس I2C را با پایه‌های صریح و روی Uno با پایه‌های سخت‌افزاری راه می‌اندازد؛ setClock(100000) نیز سرعت محافظه‌کارانه 100kHz را انتخاب می‌کند.
• bmp.begin(..., 0x58) هم آدرس را تعیین می‌کند و هم شناسه مورد انتظار BMP280 را کنترل می‌کند؛ به این ترتیب BME280 یا قطعه اشتباه بی‌صدا پذیرفته نمی‌شود.
• setSampling حالت Normal، Oversampling و IIR را مطابق نمونه رسمی کتابخانه تنظیم می‌کند.
• readPressure فشار جبران‌شده را بر حسب پاسکال برمی‌گرداند؛ تقسیم بر 100 آن را به هکتوپاسکال تبدیل می‌کند.
• readAltitude ارتفاع را از نسبت فشار فعلی به فشار سطح دریا تخمین می‌زند. ورودی SEA_LEVEL_HPA باید با داده محلی به‌روز شود.

چرا ارتفاع اشتباه است و چطور آن را کالیبره کنیم؟

فشار هوا فقط تابع ارتفاع نیست؛ وضعیت آب‌وهوا هم آن را تغییر می‌دهد. عدد 1013.25 hPa یک فشار مرجع استاندارد است، نه فشار واقعی همه مکان‌ها و روزها. برای ارتفاع مطلق، فشار تصحیح‌شده سطح دریا را از مرجع هواشناسی محلی و هم‌زمان وارد کنید. برای اندازه‌گیری تغییر ارتفاع کوتاه‌مدت، می‌توانید در نقطه شروع یک مرجع بگیرید و اختلاف را گزارش کنید.

اگر ارتفاع مرجع محل را دقیق می‌دانید، تابع seaLevelForAltitude در کتابخانه Adafruit می‌تواند فشار معادل سطح دریا را از فشار اندازه‌گیری‌شده و ارتفاع معلوم محاسبه کند. کالیبراسیون را پس از گرم‌شدن سیستم و دور از جریان باد مستقیم انجام دهید.

خطاهای رایج و عیب‌یابی BMP280

نکات طراحی PCB و نصب مکانیکی

• روی منفذ فلزی سنسور را با چسب، پوشش محافظ یا بدنه محصول مسدود نکنید و برای رسیدن فشار محیط مسیر تهویه در نظر بگیرید.
• طبق دیتاشیت، حداقل 0.1 mm فضای خالی بالای درپوش فلزی حفظ شود و مایع با قطعه تماس مستقیم نداشته باشد.
• تابش شدید نور می‌تواند اندازه‌گیری را تحت تأثیر قرار دهد؛ منفذ سنسور را از منبع نوری قوی دور نگه دارید.
• سنسور را از رگولاتور، پردازنده، نمایشگر و مسیرهای پرجریان که گرما یا تنش مکانیکی می‌سازند فاصله دهید.
• خازن‌های 100 nF توصیه‌شده را نزدیک VDD و VDDIO قرار دهید و مسیر زمین را کوتاه نگه دارید.
• برای محصول جدید، علاوه بر مشخصات فنی، وضعیت Not recommended for new designs و جایگزین BMP390 را در BOM ثبت کنید.

پرسش‌های متداول

منابع دقیق و ادامه مسیر

• دیتاشیت رسمی Bosch BMP280، Revision 1.26
• صفحه رسمی محصول و وضعیت چرخه عمر BMP280
• کتابخانه رسمی Adafruit BMP280 با مجوز MIT
• راهنمای رسمی برد Adafruit BMP280
• مستندات رسمی I2C در Arduino-ESP32
• منبع عکس ماژول، lady ada، مجوز CC BY-SA 3.0
• آموزش SHT31 با ESP32 و Arduino
• آموزش DS18B20 با ESP32 و Arduino
• دوره رایگان سنسورها در ۷ قدم
• مرکز آموزش سنسورها در LCENJ

همه اعداد فنی با Datasheet BMP280، سند BST-BMP280-DS001-26، Revision 1.26 (اکتبر 2021) تطبیق داده شده‌اند. مشخصات برد آماده فقط برای مدل مستند Adafruit بیان شده و به ماژول‌های ناشناس تعمیم داده نشده است.
