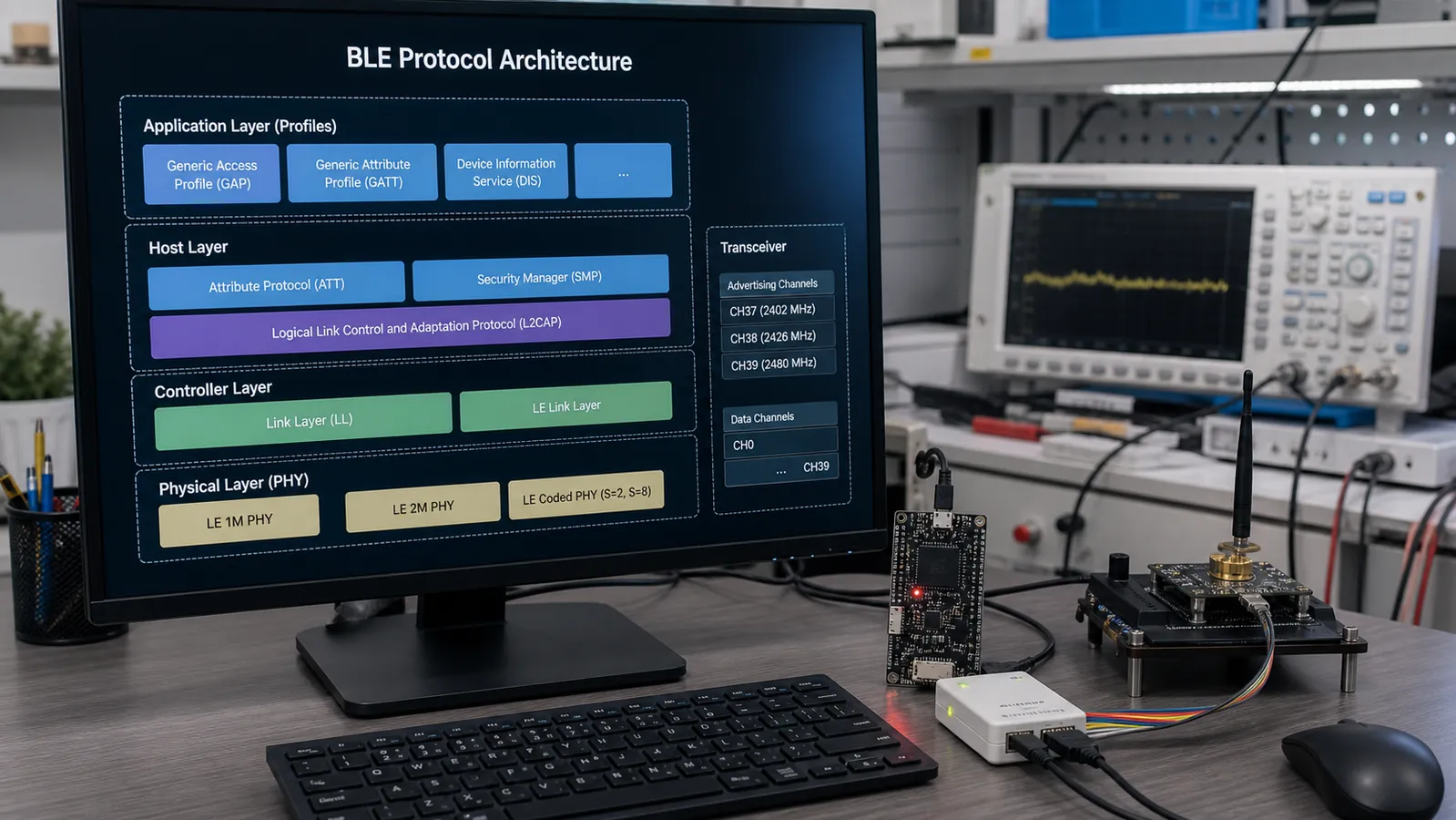

معماری پروتکل BLE: از PHY و Link Layer تا L2CAP، ATT و GATT
لایههای BLE و مسیر عبور یک داده از اپلیکیشن تا آنتن را به زبان ساده دنبال کنید و وظیفه GAP، GATT، ATT، L2CAP و SMP را بشناسید.
انتشار: 1405/04/20 - 11:19 | بازدید: 2
پشته BLE را میتوان مانند یک اداره چندطبقه دید: هر طبقه مسئله مشخصی را حل میکند و داده را با قرارداد روشن به طبقه پایینتر میدهد. این مدل هنگام خطایابی مشخص میکند باید سراغ رادیو، اتصال، Attribute یا منطق برنامه بروید.
Controller: PHY و Link Layer
PHY بیت را به موج و موج را به بیت تبدیل میکند. Link Layer کانال، زمانبندی، Advertising، اتصال، شماره توالی، کنترل خطا و رمزنگاری سطح لینک را مدیریت میکند. این بخش معمولاً داخل کنترلر رادیویی و Firmware سازنده اجرا میشود.
HCI و مرز Host
در بعضی تراشهها Host و Controller روی یک چیپاند و در برخی محصولات جدا هستند. HCI فرمانها، رخدادها و داده را بین این دو جابهجا میکند. مشاهده خطای HCI معمولاً یعنی درخواست Host توسط Controller رد شده یا رخدادی درباره وضعیت رادیو رسیده است.
L2CAP، ATT و SMP
L2CAP داده پروتکلهای بالاتر را روی لینک منطقی حمل و در صورت نیاز قطعهقطعه و دوباره جمع میکند. ATT جدول Attribute و عملیات Read و Write را تعریف میکند. SMP مسئول Pairing، تولید کلید و بخشی از فرایند امنیت است.
GATT و GAP
GATT روی ATT مدل Service، Characteristic و Descriptor و روش استفاده از آنها را تعریف میکند. GAP کشف دستگاه، Advertising، نقشها، حالت اتصال و سطحهای امنیتی را سامان میدهد. اپلیکیشن معمولاً با APIهای GAP و GATT کار میکند، اما رفتار واقعی به همه لایهها وابسته است.
مسیر یک دمای Notify
برنامه مقدار دما را در Characteristic میگذارد. GATT عملیات Notify را انتخاب میکند، ATT یک Handle Value Notification میسازد، L2CAP آن را حمل میکند، Link Layer بسته و زمان ارسال را تعیین میکند و PHY بیتها را روی 2.4 گیگاهرتز میفرستد. در گیرنده همین مسیر برعکس طی میشود.
چکلیست یادگیری
- مفهوم را با زبان خودتان توضیح دهید.
- مثال مقاله را روی کاغذ یا برد واقعی تکرار کنید.
- نتیجه، خطا و سؤال خود را یادداشت کنید.
- پس از اطمینان، به مرحله بعد بروید.
