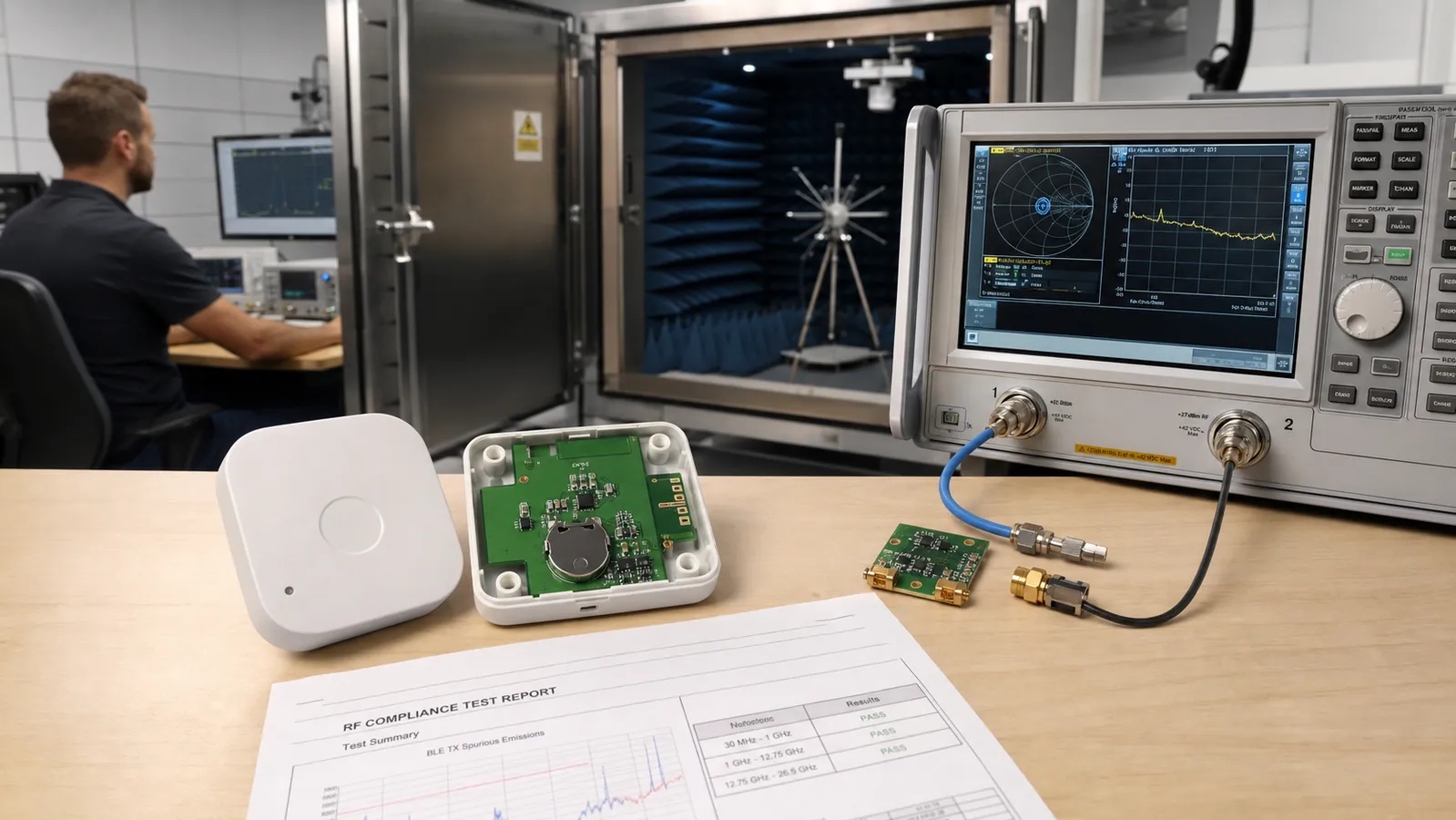

BLE صنعتی: Mesh، تأییدیه محصول، تست RF، آنتن و Matching
از Provisioning و Friend Node تا Qualification، CE و FCC، تست RF، طراحی آنتن، Matching Network و کالیبراسیون RSSI را برای محصول تجاری بشناسید.
فهرست مطالب
محصول صنعتی فقط Firmware کارکرده نیست. آنتن باید داخل قاب و کنار باتری تست شود، مسیر حقوقی استفاده از Bluetooth بررسی شود و محصول مقررات رادیویی بازار هدف را بگذراند. این برنامه باید پیش از PCB نهایی وارد زمان‌بندی شود.
Mesh صنعتی
Provisioning هویت و کلیدهای شبکه را وارد می‌کند. Relay پیام را بازپخش، Proxy ارتباط با GATT Client را ممکن و Friend برای Low Power Node پیام نگه می‌دارد. فعال‌کردن همه قابلیت‌ها روی همه Nodeها ازدحام و مصرف می‌سازد؛ نقش هر گره را از توپولوژی انتخاب کنید.
Qualification و مقررات
استفاده از طراحی مرجع یا ماژول تأییدشده مسیر را ساده می‌کند اما مسئولیت محصول نهایی را حذف نمی‌کند. Bluetooth Qualification با الزامات رادیویی CE، FCC یا بازارهای دیگر یکسان نیست. پیش از تولید، آزمایشگاه و مشاور مقرراتی بازار هدف را درگیر کنید.
طراحی آنتن و Matching
ناحیه Keepout آنتن باید از مس، باتری، کابل و قاب نامناسب دور بماند. مسیر RF کوتاه و کنترل‌شده باشد. شبکه Matching جای اصلاح تصادفی نیست؛ با VNA و Fixture مناسب، S11 و امپدانس را روی محصول مونتاژشده و داخل قاب اندازه بگیرید.
تست RF و RSSI
توان خروجی، حساسیت، خطای فرکانس و نشر ناخواسته در شرایط تعریف‌شده اندازه‌گیری می‌شود. RSSI هر تراشه و برد Offset دارد؛ برای کاربرد نسبی می‌توان با مرجع و چند سطح سیگنال کالیبره کرد. RSSI را به فاصله دقیق تبدیل نکنید مگر مدل محیطی و عدم قطعیت را پذیرفته باشید.
چک‌لیست پیش از PCB نهایی
ماژول یا SoC، آنتن، Stack و مسیر Qualification را مشخص کنید؛ Keepout و Connector تست RF بگذارید؛ نمونه را داخل قاب با باتری نهایی اندازه بگیرید؛ Pre-scan EMC و تست Range انجام دهید؛ سپس فایل تولید و برنامه تست کارخانه را قفل کنید.
S11 خوب به‌تنهایی آنتن خوب یا تأییدیه نیست
VNA و اندازه‌گیری S11 درباره تطبیق ورودی آنتن اطلاعات می‌دهند؛ یک بار تلفاتی هم ممکن است تطبیق ظاهراً خوبی داشته باشد ولی خوب تشعشع نکند. برای محصول، توان تشعشعی، حساسیت دریافت و رفتار داخل قاب و در جهت‌های مختلف را نیز باید ارزیابی کرد.
Fixture، صفحه زمین، کابل آزمایش و محل کالیبراسیون روی نتیجه اثر دارند. مقدار قطعات Matching را از روی عکس برد دیگر کپی نکنید. محدوده خالی آنتن و طراحی تغذیه را از مستند دقیق همان ماژول یا طرح مرجع بگیرید.
Bluetooth Qualification و رعایت الزامات رادیویی بازار هدف دو مسیر جدا هستند. این مقاله فهرست آموزشی تصمیم‌هاست و صدور تأییدیه یا پذیرش یک محصول را اعلام نمی‌کند.
