اپتوکوپلر PC817 چیست؟ محاسبه مقاومت LED، CTR و پول‌آپ
کارکرد اپتوکوپلر PC817، پایه‌ها، محاسبه مقاومت ورودی و پول‌آپ، تفاوت رنک CTR و محدودیت سرعت را با عکس واقعی و لینک خرید یاد بگیرید.
فهرست مطالب
اپتوکوپلر PC817 یک LED مادون‌قرمز و یک فوتوترانزیستور را در یک پکیج قرار می‌دهد تا وضعیت یک مدار با نور به مدار دیگر منتقل شود. LED به مقاومت محدودکنندهٔ جریان نیاز دارد و خروجی ترانزیستوری معمولاً با پول‌آپ خوانده می‌شود. برای انتخاب درست، جریان LED، رنک CTR، ولتاژ خروجی و سرعت را با هم بررسی کنید؛ عدد ایزولاسیون به‌تنهایی مشخصات یک رابط کامل نیست.
خرید قطعه؛ PC817 عمومی را با شمارهٔ سفارش دقیق یکی ندانیم
مرجع عددهای این آموزش Sharp PC817X1NSZ1B با پکیج DIP-4 و رنک A است. صفحه‌های ایرانی زیر قطعه را با نام عمومی PC817 عرضه می‌کنند؛ تطابق آن‌ها با همین شمارهٔ سفارش کامل اثبات نشده است.
| مسیر تهیه | نام و پکیج | مشاهده در ۱۸ اکتبر ۲۰۲۶ |
|---|---|---|
| محصول مستقیم ECA، ایران | PC817، DIP | برچسب «موجود در انبار» دیده شد. پاسخ فروشگاه دربارهٔ رنک C با مرجع رنک A این مقاله متفاوت است؛ سازنده و پسوند کامل قطعهٔ تحویلی تأیید نشده‌اند. |
| محصول مستقیم آترین، ایران | PC817، DIP-4 | صفحه موجودی ۲ عدد نشان داد و عنوان، شارپ را ذکر می‌کند؛ جدول مشخصات و شمارهٔ سفارش کامل برای احراز تطابق کافی نیستند. |
| Mouser، همان MPN مرجع | PC817X1NSZ1B، DIP-4 | صفحهٔ دقیق محصول، موجودی قابل ارسال نشان داد؛ شرایط نهایی عرضه را همان صفحه تعیین می‌کند. |
| Digi-Key، همان MPN مرجع | PC817X1NSZ1B، 4-DIP | صفحه محصول فعال است، اما نگهداری موجودی انباری را اعلام نمی‌کند و زمان تأمین دارد. |
این‌ها مشاهدهٔ صفحهٔ فروشنده‌اند، نه تضمین موجودی، اصالت یا امکان ارسال به یک کشور مشخص. قیمت ثابت نقل نشده است. برای مشخصات فنی از دیتاشیت رسمی Sharp استفاده کنید؛ این لینک، صفحهٔ خرید نیست.
۱. انتقال وضعیت با نور و دو زمین جدا
با عبور جریان در LED ورودی، نور داخلی فوتوترانزیستور را تحریک می‌کند. در مدار سادهٔ این مقاله، ترانزیستور خروجی جریان گره خواندن را به زمین سمت خروجی می‌کشد. برق تغذیهٔ یک طرف از داخل PC817 به طرف دیگر منتقل نمی‌شود؛ هر طرف باید تغذیه و مسیر برگشت مناسب خودش را داشته باشد.
برای نمونه، می‌توان وضعیت یک مدار کم‌ولتاژ را به ورودی کنترلر منتقل کرد و اتصال مستقیم زمین دو طرف را حذف کرد. اگر زمین ورودی و خروجی را دوباره به هم وصل کنید، مسیر رسانای دیگری بین دو مدار ساخته‌اید و جداسازی گالوانیکی کل اتصال باقی نمی‌ماند. اتصال USB یا زمین اسیلوسکوپ نیز ممکن است همین مسیر را ناخواسته ایجاد کند.
PC817 مقاومت وابسته به نور مثل LDR نیست و خروجی دیجیتال آمادهٔ I2C ندارد. اگر تفاوت نوع خروجی‌ها برایتان مبهم است، تفاوت سنسور آنالوگ و دیجیتال را بخوانید.
۲. پایه‌ها، رنک و معنی پسوند
| پایه در دیتاشیت مرجع | نقش | نکتهٔ اتصال |
|---|---|---|
| 1 — Anode | آند LED | سمت مثبت جریان ورودی، از طریق مقاومت |
| 2 — Cathode | کاتد LED | برگشت به زمین سمت ورودی |
| 3 — Emitter | امیتر | زمین سمت خروجی در این مثال |
| 4 — Collector | کلکتور | گره پول‌آپ و ورودی کنترلر |
شماره‌ها را با نمای پکیج و علامت پایهٔ یک همان قطعه تطبیق دهید؛ جدول، نمای فیزیکی از زیر یا روی برد نیست. نوع DIP پایه‌دار، نوع پایه‌خم‌شدهٔ SMD و قطعاتی مانند EL817 الزاماً یک شمارهٔ سفارش یا یک دیتاشیت ندارند.
در جدول Model Line-up سند مرجع، PC817X1NSZ1B با رنک A در شرایط آزمون مشخص جریان خروجی ۴ تا ۸ میلی‌آمپر دارد. حذف پسوند هنگام خرید، همین رنک را تضمین نمی‌کند. برای خواندن شرط کنار هر عدد، راهنمای خواندن دیتاشیت را ببینید.
۳. محاسبهٔ مقاومت LED با مثال ۵ ولت
رابطهٔ اولیه RIN = (VDRIVE − VF) / IF است. فرض آموزشی: خروجی تحریک ۵ ولت، افت LED برابر ۱٫۲ ولت و جریان هدف ۵ میلی‌آمپر. مقاومت محاسبه‌شده (5 − 1.2) / 0.005 = 760 Ω می‌شود. اگر مقدار رایج ۸۲۰ اهم انتخاب کنیم، جریان اسمی تقریباً 4.63 mA و توان مقاومت تقریباً 17.6 mW خواهد بود.
افت ۱٫۲ ولت در این محاسبه فرض است؛ مقدار تیپیک دیتاشیت در جریان آزمون خودش، تضمین افت دقیق در ۵ میلی‌آمپر نیست. اگر صرفاً برای بررسی تغییرات، تغذیهٔ ۴٫۷۵ تا ۵٫۲۵ ولت، مقاومت با تلرانس ۵٪ و افت فرضی ۱ تا ۱٫۴ ولت را وارد کنیم، جریان حدود ۳٫۸۹ تا ۵٫۴۶ میلی‌آمپر می‌شود. این بازهٔ فرضی جای حدود تأییدشدهٔ قطعه و دمای واقعی را نمی‌گیرد.
تحریک‌کننده نیز باید جریان لازم را تأمین کند. این مثال ورودی ۵ ولتی را اجازهٔ اتصال ۵ ولت به GPIO یک ESP32 نمی‌داند. برای GPIO، افت ولتاژ خروجی در جریان بار و محدودیت همان MCU را بررسی کنید؛ راهنمای منطق ۳٫۳ و ۵ ولت به انتخاب رابط کمک می‌کند.
۴. CTR چیست و چرا «جریان خروجی تضمینی» ساده نیست؟
CTR = IC / IF × 100% نسبت جریان کلکتور خروجی به جریان LED ورودی است. برای MPN مرجع رنک A، تقسیم بازهٔ ۴ تا ۸ میلی‌آمپر بر جریان آزمون ۵ میلی‌آمپر، CTR برابر ۸۰ تا ۱۶۰ درصد می‌دهد؛ شرایط همراه آن VCE = 5 V و TA = 25°C است.
این مشخصه را مستقیماً به جریان LED دلخواه، همهٔ دماها یا خروجی نزدیک صفر ولت تعمیم ندهید. مدار ورودی ۸۲۰ اهم بالا دقیقاً همان نقطهٔ آزمون نیست. در ناحیهٔ اشباع نیز رابطهٔ سادهٔ CTR برای تعیین ولتاژ Low کافی نیست. نمودار تیپیک برای درک روند مناسب است، اما حد تضمین‌شدهٔ طراحی نیست.
برای عمر طولانی و تغییر دما حاشیه لازم است؛ نور LED و نسبت انتقال می‌توانند تغییر کنند. به‌جای افزایش بی‌حساب جریان LED، نیاز بار خروجی، توان و سرعت را دوباره بررسی کنید. توضیح TI دربارهٔ تغییرات CTR به همین مسئلهٔ طراحی می‌پردازد.
۵. پول‌آپ ۳٫۳ ولت و خروجی معکوس
کلکتور را با مقاومت پول‌آپ به ۳٫۳ ولت سمت کنترلر و امیتر را به زمین همان سمت وصل می‌کنیم. LED خاموش، خروجی را به سمت High می‌برد؛ LED روشن، خروجی را به سمت Low می‌کشد. بنابراین این مدار «فعال در سطح پایین» است. PC817 به‌تنهایی سطح High تولید نمی‌کند و پول‌آپ حذف‌شده می‌تواند ورودی شناور بسازد.
شماتیک تألیفی آموزشی، نه عکس مدار ساخته‌شده؛ در موبایل آن را افقی پیمایش کنید. شمارهٔ پایه‌ها از دیتاشیت مرجع کنترل شده‌اند. این نمونه برای بررسی رابط کم‌ولتاژ است و تأیید طراحی ایمنی محسوب نمی‌شود.
با پول‌آپ ۱۰ کیلو‌اهم و هدف فرضی VOL = 0.4 V، ترانزیستور باید حدود (3.3 − 0.4) / 10000 = 0.29 mA را بکشد. این ۰٫۴ ولت یک هدف طراحی است؛ Low مجاز ورودی را از دیتاشیت کنترلر خود بخوانید. مشخصهٔ VCE(sat) ≤ 0.2 V در سند مرجع با IF = 20 mA, IC = 1 mA آزموده شده؛ ادعای تضمین همین ولتاژ با جریان ۴٫۶۳ میلی‌آمپر درست نیست.
۶. محدودیت سرعت و اثر مقاومت خروجی
پول‌آپ بزرگ‌تر جریان موردنیاز را کم می‌کند، اما گره خروجی را آهسته‌تر شارژ می‌کند. با فرض ظرفیت کل ۳۰ پیکوفاراد و پول‌آپ ۱۰ کیلو‌اهم، ثابت زمانی RC = 300 ns و زمان صعود ۱۰ تا ۹۰ درصدِ یک مدل RC ساده حدود 660 ns است. ظرفیت این مثال اندازه‌گیری نشده و این زمان، تأخیر کامل PC817 نیست.
پاسخ فوتوترانزیستور، مقدار بار و اشباع هم دخالت دارند. عددهای سرعت دیتاشیت با مقاومت بار و شرایط آزمون خودش اندازه‌گیری شده‌اند؛ فرکانس قطع یا زمان صعود یک جدول را مستقیماً به نرخ مطمئن UART تبدیل نکنید. برای وضعیت کندِ کلید یا آلارم شروع مناسبی است؛ برای پالس سریع، قطعهٔ دارای مشخصات زمان‌بندی مناسب همان رابط را انتخاب کنید و شکل موج واقعی را ببینید.
۷. ایزولاسیون قطعه با ایمنی کل برد فرق دارد
آزمون تحمل ایزولاسیون بین ورودی و خروجی، مجوز کار دائم برد در همان ولتاژ نیست. فاصلهٔ خزشی و هوایی PCB، مسیرهای مسی زیر قطعه، آلودگی، کانکتور و منبع تغذیهٔ دو طرف در نتیجهٔ کل سامانه نقش دارند. مثال این مقاله وارد طراحی اتصال برق شهر نمی‌شود.

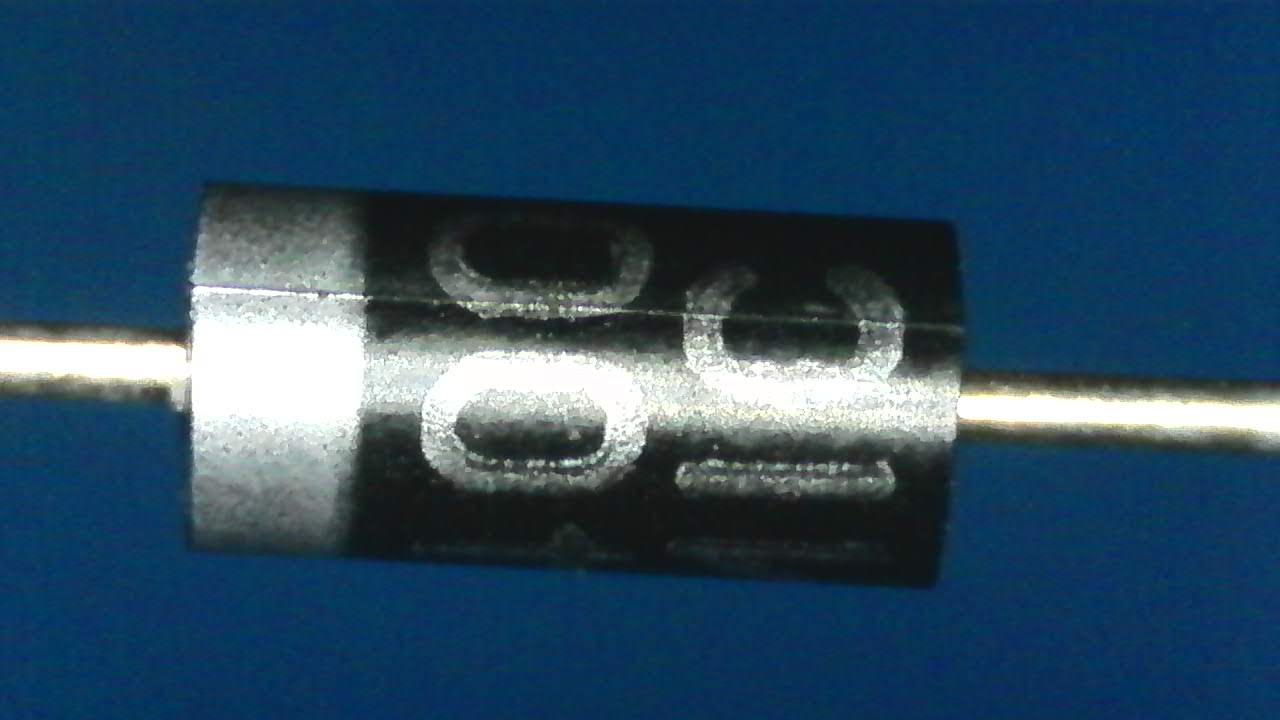

ولتاژ مجاز کلکتور-امیتر هم مشخصهٔ سمت ترانزیستور است؛ به معنی قابل‌اتصال‌بودن همان ولتاژ به ورودی MCU نیست. همچنین حد مطلق جریان خروجی، جریان قابل‌استفاده در هر تحریک LED را تعیین نمی‌کند. برای بارهایی مانند بوبین رله معمولاً مرحلهٔ درایور مناسب لازم است؛ دیود هرزگرد رله و مسیر جریان آن موضوع جداگانه‌ای است.
۸. کنترل مرحله‌به‌مرحله و خطاهای رایج
- شمارهٔ سفارش، رنک و پایه‌ها را قبل از سیم‌کشی مشخص کنید. از عکس فروشگاه، ترتیب پایهٔ قطعهٔ تحویلی را نتیجه نگیرید.
- با تغذیه‌های کم‌ولتاژ و جریان محدود شروع کنید. جریان LED را از افت روی مقاومت ورودی به دست آورید و جهت LED را کنترل کنید.
- در حالت خاموش، High خروجی و نبودن ورودی شناور را بررسی کنید. سپس LED را آهسته روشن و خاموش کنید و ولتاژ Low را با حد ورودی کنترلر مقایسه کنید.
- برای سرعت موردنیاز، بار واقعی، سیم و پایهٔ MCU را متصل کنید و لبه‌ها و تأخیر روشن/خاموش را با ابزار مناسب بسنجید؛ نتیجهٔ بی‌بار کافی نیست.
- شرایط تغذیه، دما، رنک و نتیجه را ثبت کنید. در آزمون ایزولاسیون، مسیر ناخواستهٔ زمین ابزارها را نیز بررسی کنید.
خروجی همیشه High می‌تواند از LED برعکس، تحریک ناکافی یا جابه‌جایی کلکتور و امیتر باشد. همیشه Low بودن می‌تواند از تحریک دائمی یا اتصال اشتباه گره خواندن باشد. این فهرست برنامهٔ پیشنهادی آزمون است؛ اندازه‌گیری یا آزمون فیزیکی برای این مقاله گزارش نشده است.
دو سؤال کاربردی
آیا PC817 مبدل سادهٔ ۵ به ۳٫۳ ولت است؟
می‌توان یک رابط جداشده با خروجی پول‌آپ ۳٫۳ ولت ساخت، اما باید جریان، معکوس‌شدن منطق و زمان‌بندی بررسی شوند. اگر جداسازی لازم نیست، مدار تبدیل سطح متناسب با نوع سیگنال ممکن است انتخاب ساده‌تری باشد.
آیا می‌توان چند خروجی را با هم موازی کرد؟
ممکن است خروجی‌های کلکتورباز یک گره مشترک را Low کنند، اما هویت ورودیِ فعال از بین می‌رود و نشتی، بار و رفتار خاموش/روشن باید تحلیل شوند. موازی‌کردن خروجی، توان یا سرعت تضمینی را خودکار افزایش نمی‌دهد.
۹. منابع و ادامهٔ مسیر
- Sharp، PC817XxNSZ1B، سند OP18002EN: پایه‌ها، جدول Model Line-up و شرایط آزمون پارامترها.
- TI، بررسی تغییرات نسبت انتقال جریان اپتوکوپلر: حاشیهٔ طراحی برای تغییر شرایط.
- انتخاب رابط دیجیتال: نیاز سرعت را قبل از انتخاب قطعه مشخص کنید.
منابع و صفحه‌های خرید در ۱۸ اکتبر ۲۰۲۶ بررسی شدند. متن و شماتیک برای آموزش تدوین شده‌اند؛ محاسبات بر فرض‌های اعلام‌شده تکیه دارند و جای تأیید عملکرد مدار واقعی را نمی‌گیرند.
